磷掺杂提高铜多碳产物的CO2还原活性外文翻译资料

英语原文共 7 页，剩余内容已隐藏，支付完成后下载完整资料

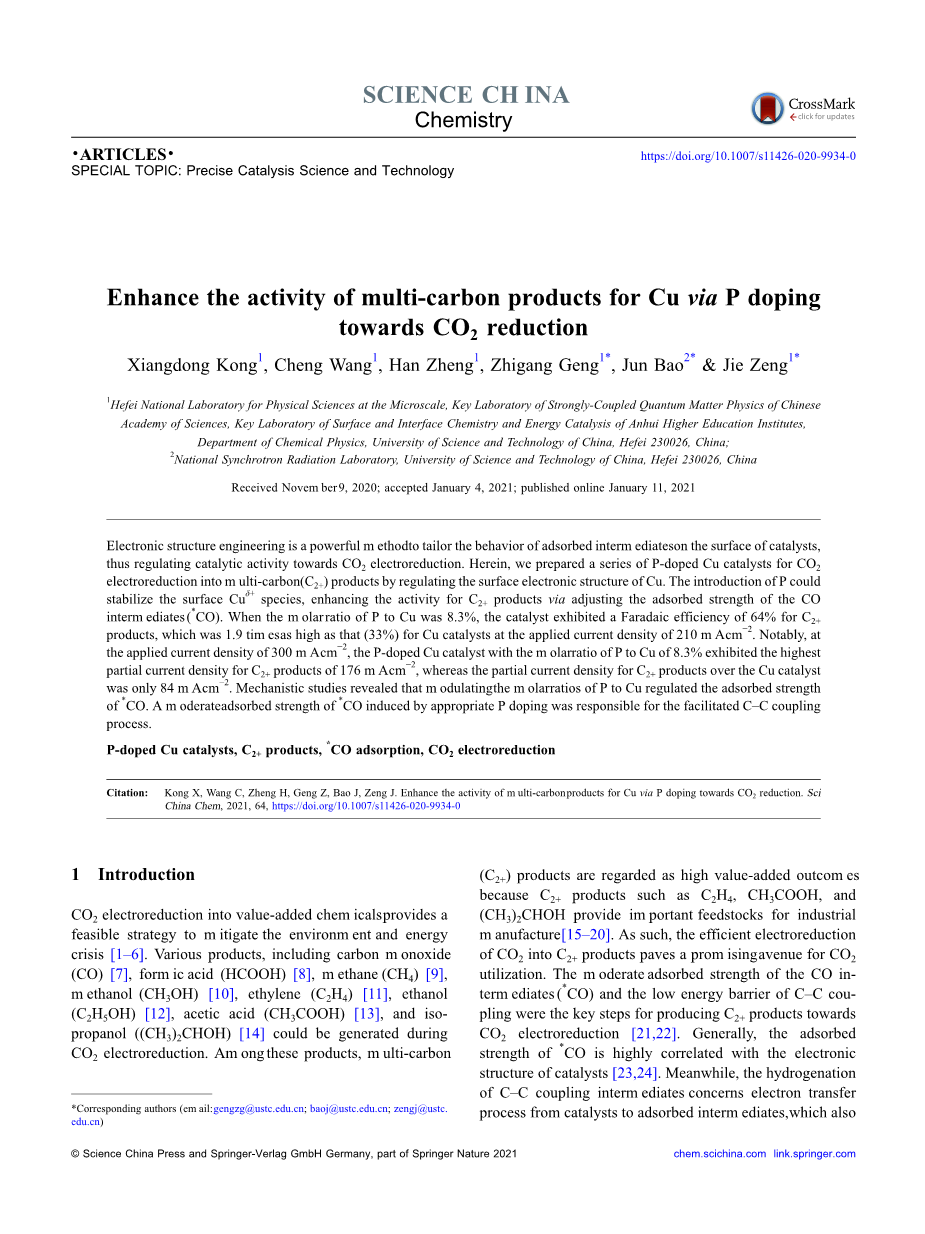

磷掺杂提高铜多碳产物的CO₂还原活性

孔向东、王成、韩正、耿志刚、包军、曾杰

电子结构工程是调整催化剂表面吸附中间体行为，是调节二氧化碳电还原催化活性的有效方法。本文通过调节Cu的表面电子结构，制备了一系列P掺杂Cu催化剂，用于CO₂电还原成多碳（C₂ ）产物。P的引入可以稳定表面Cu^delta; 物种，通过调整CO中间体的吸附强度提高C₂ 产物的活性（*CO）。当P/Cu摩尔比为8.3%时，催化剂对C₂ 产物的法拉第效率为64%，在210mAcm^-2的电流密度下是Cu催化剂的1.9倍。值得注意的是，在300 mA cm^minus;2的外加电流密度下，P与Cu的摩尔比为8.3%的P掺杂Cu催化剂表现出176 mA cm^minus;2的C₂ 产物的最高分电流密度，而Cu催化剂上C₂ 产物的分电流密度仅为84 mA cm^-2。机理研究表明，调节P与Cu的摩尔比可以调节CO的吸附强度，适当的P掺杂可以诱导CO的中等吸附强度，从而促进C-C耦合过程。

关键词：磷掺杂铜催化剂，C₂ 产物，*CO吸附，CO₂电还原

1 介绍

二氧化碳电还原为增值化学品提供了一种可行的办法，以缓解环境和能源危机^[1-6]。在CO₂电还原过程中，可以生成各种产品，包括一氧化碳（CO）^[7]、甲酸（HCOOH）^[8]、甲烷（CH₄)^[9]、甲醇（CH₃OH）^[10]、乙烯（C₂H₄）^[11]、乙醇（C₂H₅OH）^[12]、乙酸（CH₃COOH）^[13]和异丙醇（（CH₃）₂CHOH）^[14]。在这些产品中，多碳（C₂ ）产品被视为高附加值产品，因为C₂ 产品如C₂H₄、CH₃COOH和（CH₃）₂CHOH为工业制造提供了重要原料^[15-20]。因此，将二氧化碳高效电还原成C₂ 产品为二氧化碳的利用开辟了一条有前途的途径。中间产物（*CO）中CO的中等吸附强度和C–C耦合的低能垒是生产C₂ 产品实现CO₂电还原的关键^21,22]。一般来说，*CO的吸附强度与催化剂的电子结构高度相关^[23,24]。同时，C-C偶联中间体的加氢反应涉及到催化剂向吸附中间体的电子转移过程，这与催化剂的电子结构也有着密切的关系^[25,26]。为此，催化剂的电子结构对于调控CO₂电还原的催化活性具有重要意义。

由于催化过程通常发生在催化剂表面，因此催化剂表面的电子结构对CO₂的电还原起着重要的作用。目前，人们已经开发了各种策略，如小分子调控、表面改性和界面构建等来调整催化剂的表面电子结构，以提高CO₂电还原的催化性能。例如，Pd二十面体的构造在Pd表面产生了拉伸应变^[27]。Pd的拉伸应变通过向上移动d带中心，增强了CO₂电还原成CO的活性，从而促进对^*COOH中间体的吸附^[27]。此外，低压O₂等离子体预处理产生的氧稳定了表面Cu^delta; 物种，提高了C₂H₄的活性和选择性^[28]。此外，核壳Cu₃N/Cu界面的构建带来了从Cu到Cu₃N的电子转移^[29]。电子转移导致部分氧化的Cu^delta; 物种在Cu壳层上形成，通过降低CO二聚反应的能垒，提高了C₂ 产物的选择性^[29]。因此，调节Cu的表面结构对提高C₂ 产品的催化活性具有重要意义。

本文通过调节Cu的表面电子结构，制备了一系列P掺杂Cu催化剂，用于CO₂电还原制备C₂ 产物。P的引入可以稳定表面Cu^delta; 物种，通过调节CO的吸附强度提高C₂ 产物的活性。当P与Cu的摩尔比为8.3%时，催化剂对C₂ 产物的法拉第效率（FE）为64%，在210mA-cm^-2的电流密度（j）下是Cu催化剂的1.9倍。值得注意的是，应用在300 mA cm^-2的j下，P-Cu摩尔比为8.3%的P掺杂Cu催化剂在176 mA cm^-2的C₂ 产品中显示出最高的部分j，而Cu催化剂上C₂ 产物的j仅为84mA cm^-2。机理研究表明，调节P与Cu的摩尔比可调节*CO的吸附强度。适当的P掺杂诱导的*CO的中等吸附强度是促进C-C耦合过程的原因。

2 实验性

2.1 化学品和材料

硫酸铜（II）五水合物（CuSO₄·5H₂O），硫酸铵（（NH₄）₂SO₄）、柠檬酸、氢氧化钾（KOH）、次磷酸钠（NaH₂PO₂·H₂O）购自国药化学试剂有限公司。1-丙磺酸3-三甲基硅基钠（DSS），甲基亚砜-d6（DMSO-d6）和Nafion 115膜购自Sigma Aldrich。去离子水是使用电阻率为18.2 MOmega;cm的微孔Millipore-Q级生产的。所有的化学物质都按到货时的那样使用，没有进一步的提纯。

2.2 电沉积铜

在典型的电沉积铜合成中，将28g CuSO₄·5H₂O、50g（NH₄）₂SO₄和21g柠檬酸溶解在1L去离子水中形成均匀溶液。将100ml上述溶液转入H池中，H池用Nafion-115膜分离，进行铜电沉积。工作电极为2cmtimes;2cm碳纸。与此同时，采用石墨棒电极和Ag/AgCl电极分别作为对电极和参比电极。如图S1所示，使用峰值电流密度为60 mA cm^-2的Autolab恒电位仪/galva nostat（CHI660E）通过脉冲电流法进行24个周期的电沉积，其中，电流开启时间（ton）和电流关闭时间（toff）分别保持在10 s和100 s。电沉积后，工作电极用去离子水清洗数次，然后在真空下干燥。最后，在400℃下，在氢气流（20sccm）下还原电沉积的铜2h，得到铜催化剂。

2.3 P掺杂Cu催化剂的制备

以NaH₂PO₂·H2O为磷源，对铜催化剂进行磷化氢处理，制备了三种掺磷铜催化剂^[30]。通过电感耦合等离子体原子发射光谱法（ICP-AES）测定，P与Cu的摩尔比分别为0%、5.2%、8.3%和10.4%，表明这些样品分别为Cu、Cu_0.95P_0.05、Cu_0.92P_0.08和Cu_0.90P_0.10（表S1）。在Cu_0.90P_0.10、2cmtimes;2cm铜催化剂和200mg NaH₂PO₂·H₂O的标准合成中，在上游侧NaH₂PO₂·H₂O陶瓷坩埚中分别放置两个位置。然后在400°C氮气流（200 sccm）下进行反应1 h。在600℃氢气流量（20sccm）2h下还原Cu_0.90P_0.10，得到Cu_0.95P_0.05。在400℃氢气气氛下2h还原Cu_0.90P_0.10，得到Cu_0.92P_0.08。

2.4 电化学测量

在流动池系统中考察了Cu和P掺杂Cu催化剂对CO₂电还原的催化性能，其中阳极电解质和阴极电解质通过Nafion 115膜分离。通过Autolab恒电位仪/gal恒电流仪CHI660E控制电位。针对Ag/AgCl参比电极测量所有电位，并基于下式转换为可逆氢电极（RHE）参考标度：E（相对于RHE）=E（相对于Ag/AgCl） 0.21V 0.0591times;pH。所有电位均经iR校正根据参考电极和工作电极之间的电解质电阻。在1 M KOH电解质中，我们自行设计的流通池中的电解质电阻测试为5.4Omega;。

通过在1M KOH（pH 14）中以CO₂作为进料气体的恒电流测试进行CO₂电还原。通过配备有火焰离子化检测器（FID）和热导检测器（TCD）的在线气相色谱（GC）每五分钟监测一次CO₂电还原的气态产物。通过1H核磁共振（1H NMR）检测液体产物.1H电解后0.5mL KOH溶液与0.1mL DMSO-d₆混合。然后加入0.1mL 6mM DSS溶液作为内标。1H NMR光谱在Varian 400MHz NMR光谱仪（Bruker AVANCE AV III 400）上测量。

循环伏安法（CV）测量在室温下使用配备有Ag/AgCl参比电极和石墨棒对电极的三电极电池在1M KOH溶液中进行。在各种扫描下测量Cu以及P掺杂的Cu催化剂的CV曲线速率（20、40、60、80、100和120 mV s^-1）以获得双层电容（C_d1）。通过将0.2V对RHE的Delta;j（j_a^__j_c）相对于扫描速率作图来估计Cdl，其中j_a和j_c分别是阳极和阴极电流密度。

2.5 有限元的计算

特定产品的FE计算如下：

FE = C_producttimes;Vtimes;Ntimes;F/Qtimes;100%

Q:电荷量

N：用于形成特定产物的电子转移数

F:法拉第常数，96485C/mol

C_product:测量特定产品的浓度，（product:产品）

V:液体产品的电解液体积和气体产品的总气体体积。

2.6 选择性的计算

特定产品的选择性在给定的潜力下计算如下：

选择性=FE_product/FE_{carbonaceousproducts}times;100%

FE_product：特定产品的FE

FE_{carbonaceousproducts}：含碳产品的FE。（carbonaceous products：含碳产品

通过总结CO（FE_CO）的FE，HCOOH（FEHCOO-）的FE，CH₄（FECH₄）的FE，C₂H₄（FEC₂H₄）的FE，C₂H₅OH（FECH₃CH₂OH）的FE和FE来计算碳质产物的FE。用于CH₃COOH（FECH₃COO-）。

2.7 实验仪器

扫描电子显微镜（SEM）图像通过在5kV下操作的JSM-6700F获得。高分辨率透射电子显微镜（HRTEM）在使用基于Mo的TEM栅格在200kV的加速电压下操作的JEOL ARM-200F场发射透射电子显微镜上进行。X射线光电子能谱（XPS）和表面价带光发射测量在VGESCALABMKIIX射线光电子能谱仪上进行，激发源为MgKalpha;=1253.6eV。在微观动力化学II2920化学吸附分析仪上进行CO温度进展解吸（TPD）曲线。

图1 Cu_0.92P_{0.08 剩余内容已隐藏，支付完成后下载完整资料}

资料编号：[257615]，资料为PDF文档或Word文档，PDF文档可免费转换为Word

您可能感兴趣的文章

• 非晶态双金属Co3Sn2纳米合金储钠性能优于晶态合金外文翻译资料
• 新型用于太阳能水分解的微波辅助合成多孔g-CsN./SnO2纳米复合材料外文翻译资料
• 在MoS2催化剂上通过氮还原反应合成电化学氨:理论和实验研究外文翻译资料
• NH 在柏林绿中的定向嵌入:水系铵根离子电池中一种独特的正极材料外文翻译资料
• 摇椅式铵离子电池一一一种高度可逆的水系储能系统外文翻译资料
• 一种纳米多孔碳化钼纳米线作为用于析氢反应的电催化剂外文翻译资料
• 一种新型Ag修饰的三维纳米网状结构的TiO2薄膜电极在提高 电化学性能上的应用外文翻译资料
• 原位电聚合技术使锂电池具有超快、长循环寿命和高电压的阴极外文翻译资料
• Sn4P3/还原氧化石墨烯纳米复合材料的合成及其作为二氧化碳还原高效电催化剂的研究外文翻译资料
• 磷掺杂提高铜多碳产物的CO2还原活性外文翻译资料
