在标准和深染尼龙6,6上反复洗涤酸性染料后的色强度和色牢度比较外文翻译资料

英语原文共 8 页，剩余内容已隐藏，支付完成后下载完整资料

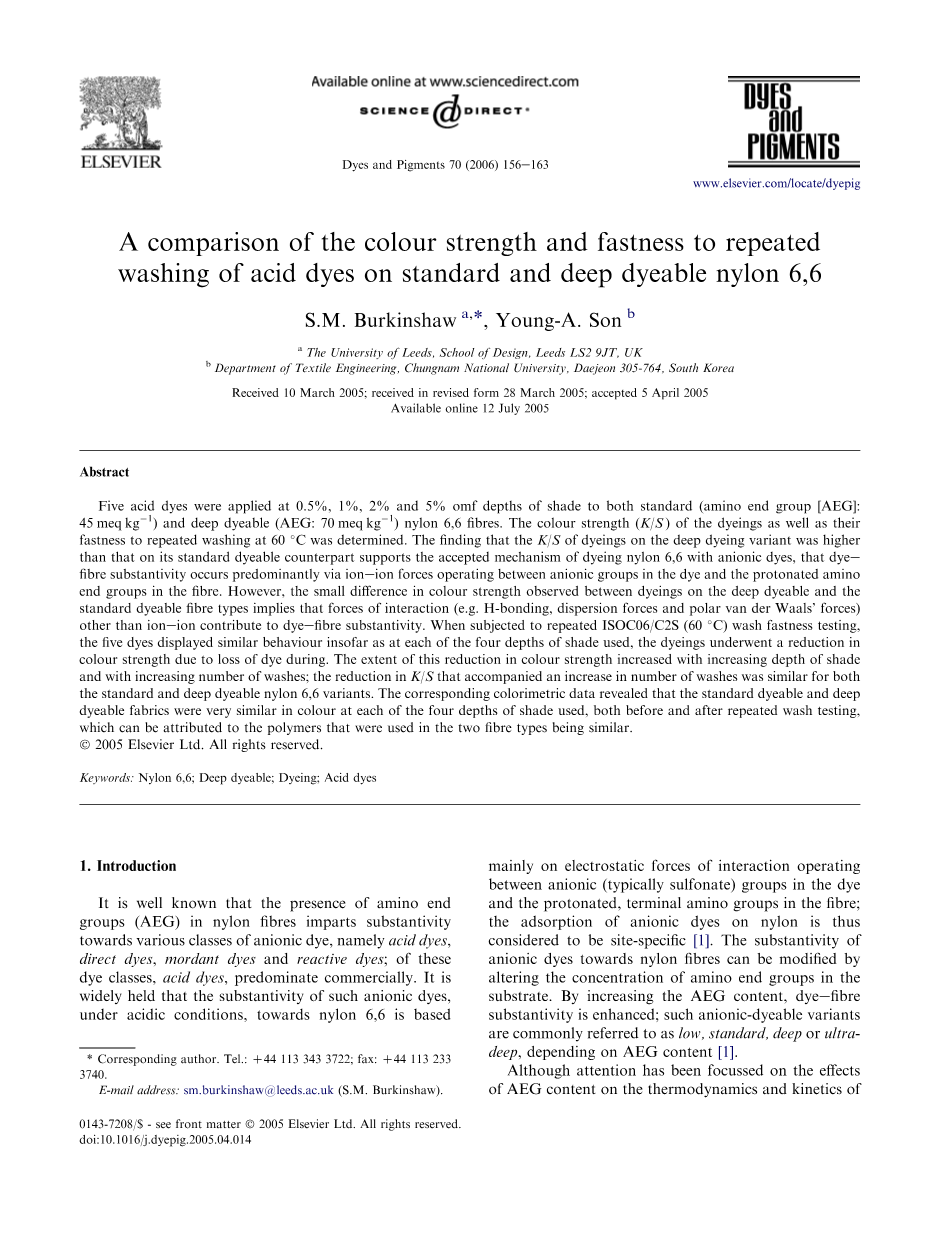

在标准和深染尼龙6,6上反复洗涤酸性染料后的色强度和色牢度比较

关键词：尼龙6,6;，可深染，染色;，酸性染料

摘要

将五种酸性染料分别以0.5％，1％，2％和5％omf的阴影深度应用于两种标准品（氨基端基[AEG]:45mg/KG）和深染（AEG:70mg/KG）尼龙6,6纤维。测定了染色剂的色强（K/S）及其在60°C下重复洗涤的牢度。结果表明，染色体上的K/S高于标准染色体上的K/S，支持了用阴离子染料染色尼龙6,6的公认机理纤维的亚性主要发生在染料中的阴离子基团和纤维中质子化的氨基端基之间。然而，在深染和标准可染纤维类型上观察到的染色强度的微小差异意味着相互作用力（例如氢键，色散力和范德华极力）除了离子以外，其他都有助于染色原纤维的直接性。反复进行ISOC06 / C2S（60 C）耐洗牢度测试时，在使用的四个阴影深度中，这五种染料均表现出相似的行为，因此染料的色牢度降低了。随着阴影深度的增加和洗涤次数的增加，这种颜色强度的降低程度增加；随着洗涤次数的增加，K/S的减少这是类似的标准和深染尼龙6，6变体。相应的比色数据表明，标准的可染和深染织物在使用的四个深度的颜色非常相似，无论是在重复之前还是在重复之后洗涤测试，这可以归因于在两种纤维类型中使用的聚合物是相似的。

1.前言

众所周知，尼龙纤维中氨基端基（AEG）的存在使各种阴离子染料，即酸性染料、直接染料、媒染染料和活性染料具有亚临界性在这些染料类别中，酸性染料占主导地位。人们普遍认为，这种阴离子染料在酸性条件下对尼龙6,6的吸附作用主要是基于静电的染料中的阴离子（通常是磺酸盐）基团与纤维中的质子化的末端氨基相互作用的力；因此，阴离子染料在尼龙上的吸附是一致的红色是特定于站点的[1]。阴离子染料对尼龙纤维的亚性可以通过改变底物中氨基的浓度来改变。通过增加AEG含量，染料纤维的亚性得到增强；这种阴离子可染变异体通常被称为低、标准、深或超深，这取决于AEG含量。

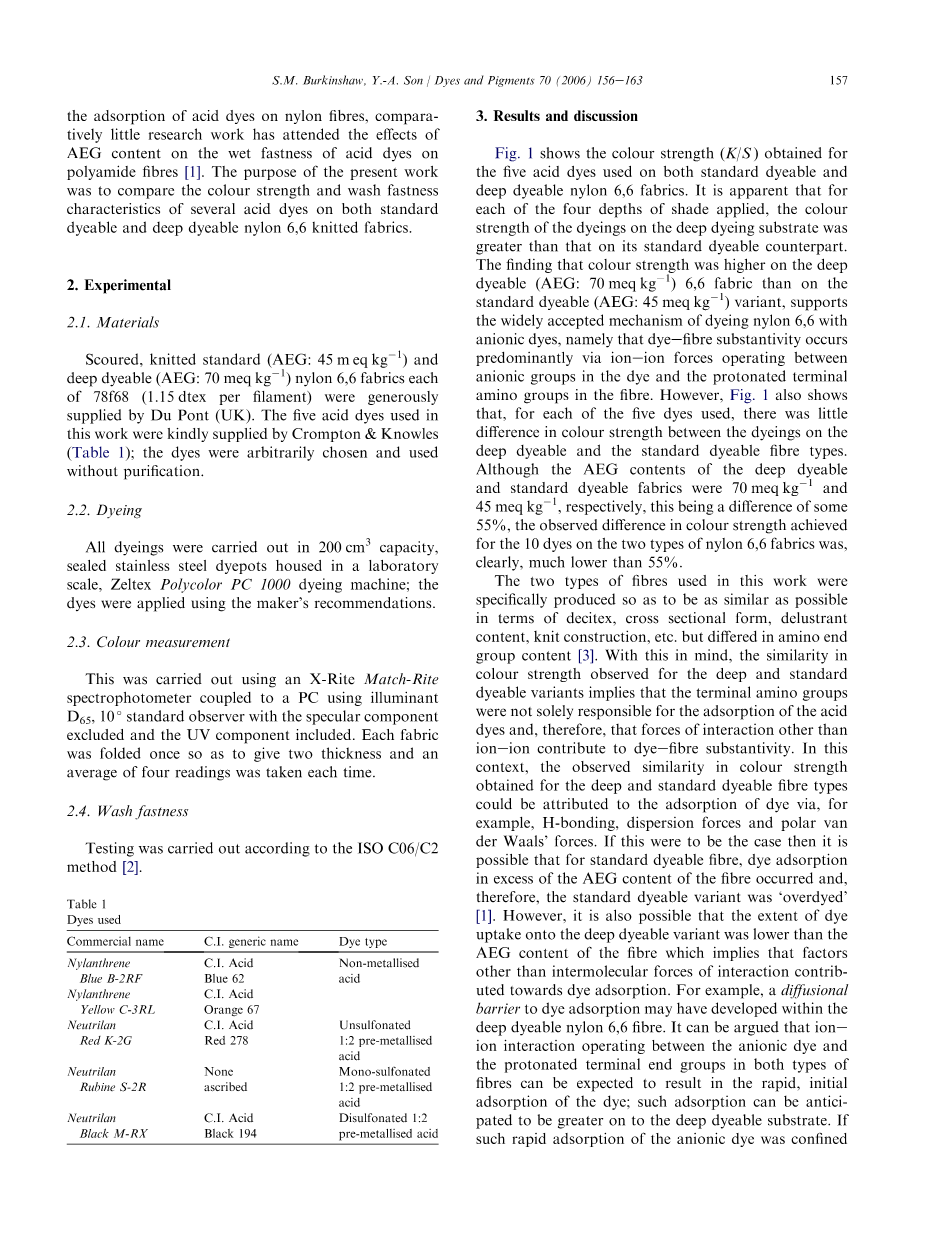

虽然人们一直关注AEG含量对热力学和动力学在酸性染料在尼龙纤维上的吸附的影响，但对AEG含量对聚酰胺纤维中酸性染料的耐湿牢度的影响研究较少。本文的目的是比较几种酸性染料在标准可染和深染尼龙6,6针织物上的颜色强度和耐洗牢度特性。

2.实验

2.1材料

经过冲刷的针织标准（AEG：45meqkg1）和深染（AEG：70meqkg1）尼龙6，6种织物，每种78f68（每丝1.15dtex）由杜邦（英国）供应。五酸糖本工作中使用的染料由Cromptonamp;Knowles公司提供（表1）；染料是任意选择和使用的，没有纯化。

（表1）

2.2染色工艺

所有染色均以200cm³的容量进行，密封不锈钢染色罐装在实验室规模内，Zeltex Polycolor PC1000染色机，染料使用制造商的推荐的染色机器。

2.3色度测量

测量牢度使用X-Rite Match-Rite分光光度计进行，该分光光度计耦合到PC上，使用照明剂D₆₅，10°标准观测器，其中排除了镜面成分，包括紫外线成分。每个织物经过一次折叠，以便叠出两层，平均每次取四个读数。

2.4水洗牢度

按照ISOC06/C2方法进行测定

3.结果和讨论

（图1）给出了在标准可染和深染尼龙6，6织物上使用的五种酸性染料的颜色强度（K/S）。显然，对于每一个四个深度的阴影施加，染色在深染基板上的颜色强度大于其标准染色对应物。结果表明，深染（AEG：70meqkg1）尼龙6，6，织物的颜色强度高于标准染色（AEG：45meqkg1）变体，支持了广泛接受的用阴离子染料染色尼龙6,6的机制，即染色纤维亚标准主要是通过染料中阴离子基团与纤维中质子化末端氨基之间的氧离子力作用而发生的。然而，结果还表明，对于所使用的五种染料中的每一种，在深染和标准可染纤维类型上的染色强度几乎没有差异。虽然深染织物和标准染色织物的AEG含量分别为70meqkg1和45meqkg1，这一差异约为55%，但观察到的10种染料在两种尼龙6,6织物上的颜色强度差异明显低于55% 。

（图1. 在标准可染色织物上获得的颜色强度）

在这项工作中使用的两种类型的纤维是专门生产的，以便在Detex、横截面形式、Delustrant含量、针织结构等方面尽可能相似。但氨基末端基团含量不同。考虑到这一点，观察到的深度和标准可染变异体的颜色强度的相似性意味着末端氨基并不是完全负责酸性染料的吸附，因此，CID染料和ionion以外的相互作用力有助于染料纤维的亚性。在这种情况下，观察到的深部和标准可染色纤维类型在颜色强度上的相似性可归因于染料的吸附，例如氢键

、分散力和极性范德华力。如果是这样的话，那么对于标准可染色纤维，可能会发生染料吸附超过纤维的AEG含量，因此，标准可染变异体被过度染色。 然而，也有可能是染料吸收到深可染变体的程度低于纤维的AEG含量，这意味着分子间相互作用力以外的因素有助于染料的吸附。 例如，染料吸附的扩散屏障可能在可染色的尼龙6，6纤维中发展起来。 可以认为，阴离子染料与两种类型的质子化末端基团之间的离子相互作用可以预期会导致染料的快速、初始吸附；这种吸附可以预期在深可染衬底上更大。 如果这种快速吸附的阴离子染料被限制主要是在纤维的外围，然后在纤维表面形成一层吸附染料分子，然后形成扩散屏障，以进一步吸附染料。 因此，之后的染料吸附可能不仅仅是由于纤维中的质子化氨基和染料中的阴离子基团之间的电离力而发生的，还可能包括氢键、分散力等，从而导致染料在可染和标准可染变体上的吸收差异与两种纤维的AEG含量的差异不一致。

为了确定AEG含量对染色牢度的影响，在本次实验中使用了ISOC06/C2S（60C）标准洗涤试验，但进行了修改，因为染色连续进行了五次洗涤试验，在每次洗涤试验结束时，洗涤样品在自来水中彻底冲洗（但没有干燥），并在下一次洗涤试验前在染色上附加了SDC多纤维条的新鲜样品。（图2）显示了0.5%、1%、2%和5%的OMF染色在标准和深染尼龙6,6，6变体进行5次重复ISOC06/C2洗涤试验前后获得的色强。显然，C.I在标准品和可染性较深的品种上的染色中可知，酸性蓝62对重复洗涤表现出中等/较差的牢度，因为染色经历了颜色强度（K/S）的降低，因为染料在洗涤过程中丢失。从所显示的K/S值来看，还可以看出，随着染色深度从0.5%增加到5%的OMF，颜色强度的降低也会增加；此外，随着洗涤次数的增加，（K/S）的降低也会增加。同样清楚的是，在所使用的四个阴影深度中的每一个深度，随着洗涤次数的增加而减少的颜色强度的程度对于标准变体和深染变体都是相似的。 结果表明，洗涤试验前深可染变体的较高颜色强度反映在重复洗涤试验后染色强度相应较高；结果如图所示。 结果表明，深可染染色的重复洗涤牢度既不比标准可染染染色的染色牢度好，但也不差。相应的比色数据得到的C.I.. 酸蓝62在标准和深染尼龙6，6变体之前和之后，他们受到五个，重复，ISOC06/C2洗涤试验如（表2）所示。所提供的比色数据表明，在这两种尼龙6,6纤维上观察到的染色阴影变化可归因于染色中的染料损失，而不是染色颜色的变化。在染色前后反复洗涤试验的情况下，标准的可染和深染织物在四个深浅处的颜色非常相似，这一发现并不令人惊讶，因为在这两种纤维类型中使用的聚合物本身是相似的。

（图3）结果表明，重复洗涤牢度试验对C.I.Acid橙67的0.5%、1%、2%和5%的OMF染色对标准和深染尼龙6,6，6变体进行了5次重复的ISOC06/C2洗涤试验。标准和深染变体上的染料对重复洗涤表现出中等/差的牢度，例如由于洗涤过程中染料的损失而减少了K/S；此外，颜色强度的降低随着染色深度从0.5%增加到5%omf而增加，而且随着洗涤次数的增加，K/S的减少也增加了。 此外，在所使用的四个阴影深度中的每一个，随着洗涤次数的增加而减少的颜色强度的程度对于标准变体和深可染变体都是相似的。所获得的相应比色数据（表3）表明，标准可染和深 染织物的颜色非常相似，在所使用的四个深度的阴影中的每一个，无论是在反复洗涤测试之前还是之后。结果表明，重复洗涤试验对C.I.染色有一定的影响，C.I酸橙67的保护与C.I.酸性蓝62的保护非常相似（图2，表2）。

（图2. C.I. 酸性蓝62）

结果表明，C.I的染色强度分别为0.5%、1%、2%和5%。酸性红278，Neutrilan Rubine S-2R和C.I. 酸性黑194（分别为图4、5和6），与其他两种染料的不同之处在于，在标准和深染变体的情况下，重复洗涤的牢度较高，这表现在颜色强度的降低很低，伴随着洗涤深度的增加。然而，结果如（图4-6）所示，还显示，四个深度的阴影使用，观察到的三种染料的颜色强度的降低程度是相似的标准和深染变体。 所获得的相应比色数据（表4-6）表明，对于所考虑的三种染料中的每一种，标准可染色和深可染色织物的颜色非常相似，在所使用的四个阴影深度中的每一个，无论是在反复洗涤测试之前还是之后，实验结果表明，重复洗涤试验对C.I.染色有一定的影响. 酸性红278，宝石红S-2R和C.I. 酸性黑194，在大多数情况下，非常类似于那些为C.I.。酸性蓝62（图2，表2）和C.I. 酸橙67（图3，表3）。

4. 结论

本工作中使用的两种类型的offibres在Detex、横截面形式、delustrant含量、针织结构等方面被特别选择为尽可能相似，但在氨基端基含量上有所不同。研究发现，对于所使用的五种染料中的每一种，在四个阴影深度的每一种，染色对深染（70meqkg1）尼龙6,6变体的颜色强度高于其标准可染（45meqkg1）对应物的染色强度，这支持了用阴离子染料染色尼龙6,6的公认机制，即染色纤维亚标准主要通过染料中的阴离子基团与纤维中的质子化基团之间的电离力来实现。然而，在可染染料和标准可染纤维类型上获得的染色强度的微小差异意味着末端氨基可能并不完全负责酸性染料的吸附。因此，除离子键以外的相互作用力有助于染料的亚性。在这种情况下，观察到的颜色强度相似的深和标准可染色。纤维类型，可

剩余内容已隐藏，支付完成后下载完整资料

资料编号：[246278]，资料为PDF文档或Word文档，PDF文档可免费转换为Word

您可能感兴趣的文章

• 新型客体分子的识别以及柱[5]芳烧互渗络合物的形成外文翻译资料
• 离子液体制备纤维素-纳米壳聚糖生物复合膜及其性能外文翻译资料
• 羟基功能化离子液体与水/甲醇/二甲基亚砜相互作用的理论 研究外文翻译资料
• 酶介导的组织黏附水凝胶修复半月板外文翻译资料
• 肝素-泊洛沙姆温敏水凝胶负载bFGF和NGF促进糖尿病 大鼠周围神经再生外文翻译资料
• 水凝胶 软骨激发，脂质边界润滑水凝胶外文翻译资料
• 一种机械强度高，高度稳定，热塑性和自愈的超分子聚合物水凝胶外文翻译资料
• 一种“木马”伪装策略制备高性能纤维素纸张和分离膜外文翻译资料
• 蒲公英叶与沙棘叶的化学成分及抗氧化性能比较外文翻译资料
• 微米级聚乳酸纤维膜吸附卷烟烟气外文翻译资料
