液压仿真转台
下一代测试
专为耐久性能的测试应用，要求高性能和可靠性
MOOG仿真测试系统

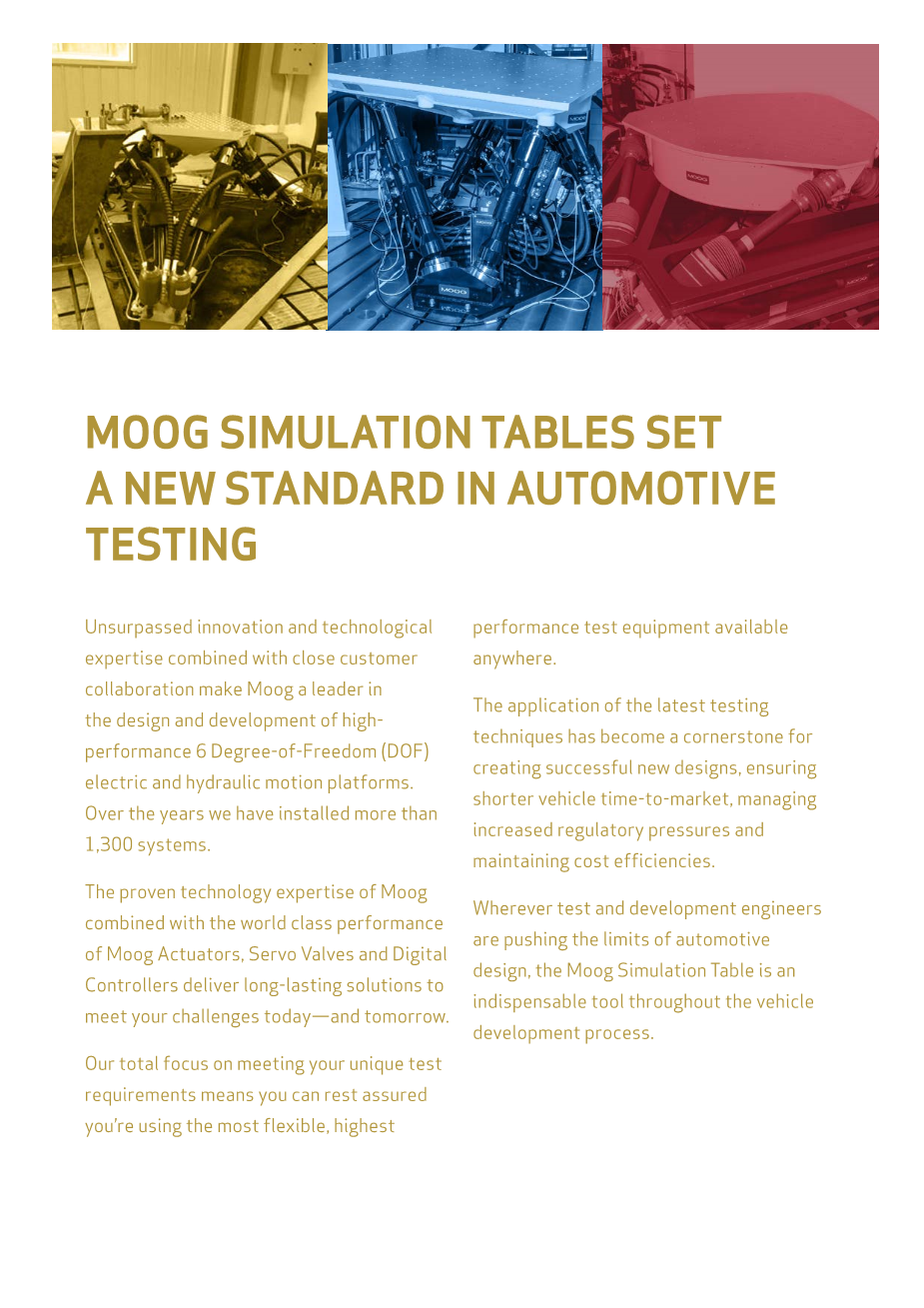

汽车检测新标准
卓越的创新和技术专长结合紧密的客户合作使穆格成为高性能6自由度电动液压运动平台设计与开发的领导者。在过去的几年里，我们已经安装了超过1300个系统。
穆格成熟的技术专长，结合穆格致动器的世界级的表现，伺服阀和数字控制器提供持久的解决方案以满足您今后的挑战。
我们致力于满足您独特的测试要求，意味着你可以放心在任何地方使用最灵活、性能最高的试验设备。
最新的测试技术的应用已经成为一个基石，创造成功的新设计，确保更短的时间车辆的市场，管理增加的监管压力和维护成本效率。
无论在测试和开发工程师正在推动汽车设计的限制中，穆格仿真转台是汽车的发展过程一个不可缺少的工具。
一个新的测试挑战时代，具有最大的通用性和刚度
由穆格仿真转台使用六足配置的优化设计实现仿真和测试使用加速度，力和位移输入的能力，并复制收集的无论测试类型、方法或标本范围的数据。通过了解今天的测试趋势和挑战，并密切关注世界各地客户的需求，我们开发了不同类型液压仿真转台的具体应用。
标准的液压仿真转台可容纳负载可达680公斤（1500磅），频率高达100Hz。高频液压仿真转台是专门设计来达到更高的频率，达到200Hz。100kg的液压仿真转台是专为小型和低重量的有效载荷设计的。
满足您测试需求的关键功能
主要特性：
推荐测试：振动、耐久性、异响、噪音和刺耳。
六自由度运动：平移：纵向，横向和纵向
旋转：俯仰，偏转和滚动
同步工作：在同步六相同的驱动器同时进行各运动导致更高的力和加速度的工作。
控制自由度：自由度控制允许你简单地放在频率和幅度所需的方向，然后控制器和软件接管来达到预期的运行结果。
性能：业界最新颖的工程设计采用了专有软件和数字控制，配有最高质量的组件以确保最佳的性能。
用户的好处：
高性能和多功能性：具体的体系结构和传统的曲柄连杆的转动和连接杆提供更大的结构刚度，从而产生更高的频率响应和带宽。
对用户友好：最小的移动部件使仿真表快速安装，使用和易于维护。执行元件的装配几何为操作员的安装和检查试样提供了一个方便的工作高度
非常小的占用空间：采用经典的系统所需空间只有三分之一，这个小的空间让它成为一个完整的解决方案，让你测试实验室的在任何地方都很容易定位，运行和控制。
最大的灵活性：为了适应与振动试验有关的温度和湿度测试的的环境室一体化。
选择液压仿真转台
穆格广泛的技术和设计专长，意味着你可以选择满足您的特定性能需求的仿真转台。我们的解决方案基于您的具体要求，无论是更高的频率，有效载荷，足迹，性能，环境仓，声学室，静压球关节或基于固定的执行器设计。
低质量的模拟表100kg
一个划算的灵活和刚性的试验系统设计的有效载荷可达100公斤，测试频率为60Hz。
刚度和通用性的标准模拟表
设计用于广泛的测试应用程序，可能需要在680kg负载下进行高达100Hz的频率测试。
高频模拟表的独特要求
一个特殊的系统，实现了全性能测试频率为200Hz。
Fraunhofer LBF高频液压仿真转台用于穆格汽车组件和电池测试
德国Fraunhofer LBF是一个结构耐久性和系统可靠性的研究所，穆格为它提供一个完整的测试系统，这是一个环境仓和电池测试安全系统。该测试系统由一个穆格高频液压仿真转台和实时控制器，包括穆格操作员进行测试和应用软件。
测试系统的额定频率为200 Hz，这也将促进Fraunhofer LBF在电动汽车电池性能的评价来帮助汽车行业对电池的研究与开发电动汽车。在测试过程中，电池将进行驱动仿真和振动测试，以衡量在“真实”的情况下的性能和耐久性。一个虚拟的模型将模拟功率消耗和在汽车行驶状况下测量电池的充电和放电。所有用电的汽车零件将被列入测试，如电动机、动力转向、雨刷、门窗、灯光、音响、暖气装置等。
测试控制器，以确保最佳测试性能
穆格提供灵活、创新和值得信赖的解决方案，解决你所需要的一个高效的汽车测试方法。穆格测试控制器包含一个独特的可以高性能的控制力、位移和加速度的控制回路技术。成千上万的穆格控制通道已经安装，几十年间已经被世界各地的测试实验室在日常使用。
对于液压仿真转台，穆格提供1-6通道便携式测试控制器和最多32个通道的测试控制器。便携式测试控制器可以直接使用独立的显示器或通过操作面板放置在附近的试验台。如校准和调整的软件功能，可通过桌面应用，同时运行多个站的能力。当测试实验室的其他站需要额外的通道，测试控制器的最大32个通道是一个合乎逻辑的选择，这个测试控制器可以处理最多8个独立站。分配给一个站的渠道变得相互依赖。
特点：
bull;6通道可扩展至32个通道
bull;高级控制回路技术，独特的控制算法
bull;高达2.5千赫控制回路（软件可选择）
bull;高级安全检查确保保护的物品和数据。
bull;双模式、无扰切换允许测试实验室，来利用全方位的应用
bull;本地的产品支持和全世界的服务设施
bull;三变量控制的可能性（位置，速度，加速度）
bull;函数发生器——包括正弦，三角，方波和更多的循环命令
bull;随机时程迭代和耐久性测试回放。
bull;EtherCAT I/O
bull;开放式建筑
THULE的曲折与穆格仿真转台转动
穆格帮助Thule，世界领先的汽车机架系统供应商，使他们有一个更可靠的完整的具有液压仿真转台的测试系统。“我们已经非常成功的测试系统，”Eric Gustavsson说到，Thule的测试经理。“这是一个紧凑的，快速的，并有一个简单的迭代过程。我们使用它非常集中，每天24小时不断地运行它。我们可以创建不同类型的测试。以一个客户为例，一个汽车制造商要求具有特定规格Thule车顶架的测试，我们可以保存数据，并与他分享它。我们在一个文件里可以去尽可能再现现实生活中的情况。每个汽车都有不同的特征，因此需要不同的测试。例如，我们可以指定道路类型和一般条件（天气），轮胎压力和轮胎类型，以及汽车如何在移动。基于这些信息，我们使测试适合特定的客户。”
集成测试软件，以确保最佳的灵活性
穆格提供专门为您独特的测试控制软件需要在耐久性和疲劳，模拟，振动测量和分析。穆格集成测试套件是密切与领先的汽车制造商和独立的测试实验室以及研发中心进行合作的结果。
该软件是一套电脑程序，用于控制和监视穆格测试控制器或专用的实时控制器。集成测试套件包括四个主要模块：复制，轮转，正弦振动和随机振动。每一个可以单独使用或结合您的要求更改。
基于集成测试套件的模块
相同的模块可以用于测试系统中的不同的测试系统，测试数据也可以集中访问，大大缩短时间。
集成测试套件提供了访问所有的模块：转轮，复制，正弦振动和随机振动和要求的特定的先进特点。
复制
国家最先进的算法是在一个简单而强大的复制历史文件的方式工作
转轮
运行和控制您的耐久性测试。
正弦振动
调查测试样品的共振频率。运行正弦振动耐久性试验。
随机振动
利用完全随机时间信号实现一个预定义的频谱
用零件来确保最佳精度
每个穆格仿真转台包含性能世界一流的穆格零件。在工程设计中模拟表的每一个元素都深思熟虑地集成来提供无与伦比的性能、可靠性和寿命。
伺服阀
穆格液压仿真转台包括我们熟知的伺服阀（每一个执行器）。穆格伺服阀以其精确的公差，高性能和耐久性而闻名。他们是测试工程师的首选和设定液压伺服阀性能的世界标准。
测试执行器
我们的水力模拟
转台使用六个静水或聚合物轴承执行器。他们被设计提供一致超过上百万个周期的性能。他们提供可靠性、刚度的增加和侧负荷能力的增加。他们有一个强大的设计，由于改进的密封寿命，和改进的缓冲设计（改进的能量耗散），这提供了较低的维护。
穆格拥有丰富的经验开发一些世界上最苛刻应用的致动器的，我们的优势之一是构建高性能运动控制部件。执行器是高性能测试解决方案的关键，我们的客户已经表示需要找到比他们可以在市场上更可靠，更高性能的组件。
静水轴承试验装置
bull; 在标准液压模拟转台中使用
bull; 创造性的8个容器静压轴承增加侧负载能力为60%的失速输出，并降低能源需
求
bull; 高水平的动态性能，可靠性和寿命
bull; 在杆上使用了先进的涂层，大大改善了密封件的磨损，延长了使用寿命，减少
了维修
bull; 完全集成的歧管，无需任何外部管道
聚合物轴承试验装置：
bull; 使用液压仿真转台100kg
bull; 油冷的聚合物轴承提高侧负载能力到15%的失速输出，与10%的传统聚合物轴
承设计相比
bull; 高级的缓冲设计为了更高可靠性和安全性
bull; 高水平的动态性能，可靠性和寿命
bull; 在杆上使用了先进的涂层，大大改善了密封件的磨损，延长了使用寿命，减少
了维修
bull; 没有外部管道
球头
致动器接头通过球旋转接头各致动器端来确保尽可能平稳地运动和显着的角位移。这些球关节的设计，允许最大的刚度下大的角位移和零齿隙。
球头设计
“Superbolt”或“multi-jackbolt tensioner”作为一个直接的六角螺母替代者。他们旋转到您现有的螺栓，并提供了一种改进的方式来组装接头，因为它们是用纯张力来拧紧接头的。一般的手动工具都是用的收紧。
液压接口
测试分配歧管
测试分配歧管完全集成到模拟表组件中，并为执行器的布局创建一个最佳配置。为了方便性和灵活性，可选项目可以连接到这个测试分布歧管。
测试服务多样
用于模拟转台的测试服务集成的能力是一个在210bar（3000 PSI）的1140 LPM峰流量（300加仑）。它包含了一个在试验线3微米的过滤器，和25微米的压力线过滤器。试点安装蓄能器，返回和电源线有助于抑制不必要的振动。控制阀用于控制压力和流量，以确保系统满足所有的安全要求。
穆格液压仿真转台允许EXOVA实现更现实的汽车测试
Steve Panter，全球汽车测试提供商Exova运营经理，购买标准穆格液压仿真zh转台，“当一个公司做测试分析，很多损害发生在范围从50到80赫兹。较低的性能模拟试验台，则结果往往是过滤到40赫兹，所以任何破坏事件超出这一点都没有被捕获。”潘特说，“穆格液压仿真转台可以使这些事件被纳入测试范围，拓宽了测试过程中的价值。”
穆格液压仿真转台给用户响应频率可达100 Hz，可以处理有效载荷可达680公斤（1500磅）。
穆格电动仿真转台
性能测试
穆格家族的仿真转台解决方案包括液压和电动的选择。我们的液压仿真转台提供的对于结构和耐久性测试解决方案，我们的电动模拟转台也提供性能测试的解决方案，这取决于可以提出应用程序的某些配置。下面的例子可以找到测试应用程序。
平顺性测试系统
6自由度平顺性测试系统
轨驾驶模拟器
7自由度驾驶模拟器和车辆横向轨道
坦克炮塔测试系统
6自由度气动辅助坦克炮塔的测试系统，能够处理多达23吨的有效载荷。
燃油箱试验系统
二倾斜6自由度电动仿真转台。
偏航驱动模拟器
7自由度基于横摆台模拟城市驾驶。
天线测试系统
6自由度天线测试系统
一个更高层次的支持
五点检验过程
我们的头号目标是消除停机时间，并进行维修，这会在未来提供可靠性和节省成本。当你送去修理，你取回它时它必须像新的一样，。这是 Moog Global Supporttrade;的承诺。
bull; 进厂检验将提供客户详细信息，如泄漏和响应的执行器组件的性能。检查也将提供细节，我们的技术人员需要解决的在方面的关键性能规格。
bull; 可能自成立以来，技术人员的审查工程会注意到任何设计改进。
bull; 执行器组件将完
