特征:
多达8个差分或16个单端输入通道
高达8kHz的输出速率（外部fO）
高达4kHz的复用速率（外部fO）
可选速度/分辨率
在1.76kHz输出速率下2mu;VRMS噪声
在13.8Hz输出速率下具有200nVRMS噪声同时抑制50Hz / 60Hz
保证的调制器稳定性和锁定不受任何输入和参考条件的影响 0.0005％INL，无丢失代码
自动休眠功能可在6.9Hz的频率下实现20mu;A的工作
lt;5mu;V失调（4.5V lt;VCC lt;5.5V，–40°C至85°C）
差分输入和差分基准GND至VCC共模范围
无延迟模式，每次转换均准确无误
选择新频道后内部振荡器-无需外部元件
LTC2445 / LTC2449包括MUXOUT / ADCIN用于外部缓冲或增益
微型QFN 5mmtimes;7mm封装
LTC2444/ LTC2445 / LTC2448 / LTC2449是8- / 16-通道（4- / 8差分）高速24位无延迟Delta;Sigma;trade;ADC。他们使用专有的delta-sigma架构启用可变速度/分辨率。通过一个简单的4线串行接口，十种速度/分辨率组合6.9Hz / 280nVRMS至3.5kHz /25mu;VRMS（4kHz，带外部振荡器）可以选择转换之间没有延迟结果或直流精度偏移（偏移，满量程，线性度，漂移）。此外，可以使用2倍速模式选定的使能输出速率高达7kHz（如果是使用外部振荡器可达8 kHz）具有一个周期的延迟。单端或差分输入的任意组合可以选择共模输入范围为接地至VCC，独立于VREF。在操作中1倍速模式新的转换速度，分辨率或通道选择有效。由于两次转换之间没有建立时间，因此可以以500Hz的频率扫描所有8个差分通道。每次转换结束时，转换器将内部复位消除了连续转换之间的任何存储效应，并确保了高阶delta-sigma调制器的稳定性.

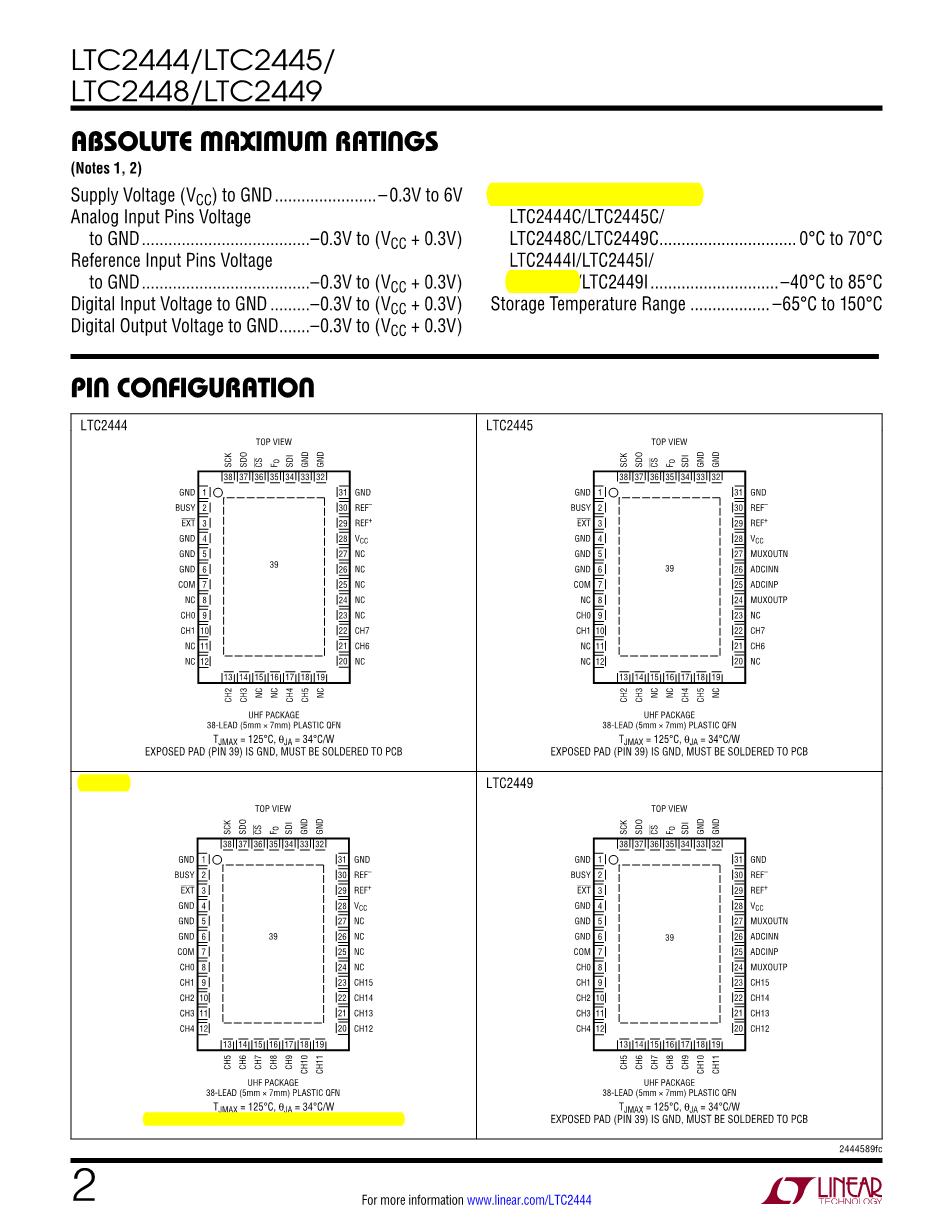

电源电压（VCC）至GND .................................– 0.3V至6V
模拟输入引脚电压
到GND ....................................... –0.3V到（VCC 0.3V ）
参考输入引脚电压
到GND ....................................... –0.3V到（VCC 0.3V ）
数字输入电压至GND .......... –0.3V至（VCC 0.3V）
数字输出电压至GND ........ –0.3V至（VCC 0.3V）
工作温度范围
LTC2444C / LTC2445C /
LTC2448C / LTC2449C ................................ 0°C至70°C
LTC2444I / LTC2445I /
LTC2448I / LTC2449I ....................................– 40°C至85°C
储存温度范围....................... –65°C至150°C
GND（1、4、5、6、31、32、33针）：接地。 内部连接了多个接地引脚，以实现最佳的接地电流和VCC去耦。 将每个引脚连接到
通过低阻抗连接的公共接地层。所有七个引脚都必须接地，以确保正常工作。
忙（引脚2）：进度转换指示器。 转换过程中此引脚为高电平，变为低电平表示转换已完成且数据已准备就绪。在睡眠和数据输出状态期间，它保持低电平。在数据输出状态结束时，它变为高电平表示新的转换已经开始。
EXT（引脚3）：内部/外部SCK选择引脚。 这个引脚用于选择内部或外部SCK进行输出/输入数据。 如果EXT接低，则设备处于外部SCK模式，数据移出设备在用户应用的串行时钟的控制下。 如果EXT是接高电平时，选择内部串行时钟模式。器件产生自己的SCK信号，并在SCK引脚上输出。 成帧信号BUSY（引脚2）变为低电平表示正在输出数据。
COM（引脚7）：通用的负输入（IN–）单端多路复用器配置。 CH0至CH15和COM引脚上的电压可以在GND – 0.3V至VCC 0.3V之间的任意值。 在这些限制范围内，两个选定的输入（IN 和IN–）提供的双极性输入范围（VIN = IN – IN–）为–0.5bull;VREF至0.5bull;VREF。 在此输入范围之外，转换器会产生独特的超量程和欠量程输出代码。CH0至CH15（引脚8至23）：LTC2448 / LTC2449模拟输入。可以编程为单端或差分模式。
CH0至CH7（引脚9、10、13、14、17、18、21、22）：LTC2444/LTC2445模拟输入。 可以编程为单端或差分模式。
NC（引脚8，11，12，15，15，16，19，20，23）：LTC2444 / LTC2445
无连接/通道隔离罩。 可能会漂浮或与VCC的任何0电压相连以提供隔离用于成对的差分输入通道。
NC（引脚24、25、26、27）：LTC2444 / LTC2448无连接。
这些引脚可以接地或悬空。
MUXOUTP（引脚24）：LTC2445 / LTC2449正多路复用器
输出。用于将输入驱动到外部缓冲器/放大器。
ADCINP（引脚25）：LTC2445 / LTC2449 ADC的正输入。连接到由MUXOUTP驱动的缓冲器/放大器的输出。ADCINN（引脚26）：LTC2445 / LTC2449负ADC输入。连接到由MUXOUTN驱动的缓冲器/放大器的输出。MUXOUTN（引脚27）：LTC2445 / LTC2449负多路复用器输出。用于将输入驱动到外部缓冲器/放大器。
VCC（引脚28）：正电源电压。旁路至GND一个10mu;F钽电容与一个0.1mu;F陶瓷电容并联。电容应尽可能靠近部件。
REF （引脚29），REF–（引脚30）：差分基准输入。
这些引脚上的电压可以介于GND和VCC只要参考正输入REF ，保持比消极参考更积极输入REF 至少0.1V。
SDI（引脚34）：串行数据输入。该引脚用于选择速度，1倍或2倍模式，分辨率和输入通道，在下一个转换周期。初次启动时，默认操作模式为CH0至CH1，OSR为256，和1X模式。串行数据输入包含一个使能该位确定是否选择了新的通道/速度。如果该位为低，则以下转换保持在相同的速度和选定的频道。串行数据输入在串行时钟的控制下应用于设备（SCK）在数据输出周期中。第一次转换跟随新频道/速度有效。FO（引脚35）：频率控制引脚。数字输入控制内部转换时钟。连接FO时连接到VCC或GND时，转换器使用其内部振荡器。
CS（引脚36）：低电平有效片选。 该引脚为低电平使能SDO数字输出并唤醒ADC。每次转换后，ADC自动进入睡眠模式并保持在这种低功耗状态只要CS为高。 CS期间从低到高的过渡数据输出中止数据传输并开始新转换。
SDO（引脚37）：三态数字输出。 在数据期间输出周期，该引脚用作串行数据输出。 什么时候芯片选择CS为高电平（CS = VCC），SDO引脚位于高阻抗状态。 在转换和睡眠期间期间，此引脚用作转换状态输出。可以通过拉低CS来观察转换状态。转换过程中此信号为高电平并在转换完成后变为低电平。
SCK（引脚38）：双向数字时钟引脚。 在内部串行时钟操作模式，SCK用作数字内部串行接口时钟的输出数据输出周期。 在外部串行时钟操作中模式，SCK用作外部的数字输入数据输出期间的串行接口时钟。 的串行时钟操作模式由逻辑决定电平施加到EXT引脚。
裸露焊盘（引脚39）：接地。 上的裸露垫封装底部必须焊接到PCB接地。为了进行原型制作，该引脚可以保持悬空状态。
应用信息
转换器运行周期
LTC2444 / LTC2445 / LTC2448 / LTC2449是多通道，高速，Delta;-Sigma;模数转换器，具有易于使用的3线或4线串行接口（参见图1）。 它们的操作由三个状态组成。 转换器的工作周期从转换开始，然后是低功耗睡眠状态，并以数据输出/输入结束（参见图2）。 4线接口包括串行数据输入（SDI），串行数据输出（SDO），串行时钟（SCK）和片选（CS）。 接口，时序，操作周期和数据输出格式与Linear的整个Delta;Sigma;转换器系列兼容。
最初，LTC2444 / LTC2445 / LTC2448 / LTC2449执行转换。转换完成后，设备进入睡眠状态。 在此睡眠状态下，功耗降低到10mu;A以下。 只要CS为高电平，该部分就保持睡眠状态。 当转换器处于休眠状态时，转换结果将无限期保存在静态移位寄存器中。
将CS拉至低电平后，器件开始输出转换结果。 转换没有延迟在1x模式下运行时的结果。数据输出对应于刚刚执行的转换。 该结果在串行时钟（SCK）的控制下从串行数据输出引脚（SDO）移出。数据在SCK的下降沿使用户能够可靠地在SCK的上升沿锁存数据（见图3）。一旦从ADC读取32位或CS变为高电平，数据输出状态即告结束。设备自动启动新的转换，并重复该循环。
通过CS，SCK和EXT引脚的时序控制，LTC2444 / LTC2445 / LTC2448 / LTC2449提供了几种灵活的操作模式（内部或外部SCK）。 这些各种模式不需要编程配置寄存器。 而且，它们不会干扰循环操作
如上所述。 这些操作模式在“串行接口时序模式”部分中进行了详细说明。
使用方便
在1X模式下工作时，LTC2444 / LTC2445 / LTC2448 / LTC2449数据输出没有延迟，滤波器建立延迟或与转换周期相关的冗余数据。 一对一对应在转换和输出数据之间。 因此，容易多路复用多个模拟电压。 可以在两次转换之间无缝地进行速度/分辨率调整，而不会出现稳定错误。LTC2444 / LTC2445 / LTC2448 / LTC2449在每个转换周期执行失调和满量程校准。 该校准对用户是透明的，并且对上述循环操作没有影响。 连续校准的优点是偏移和满量程读数在时间，电源电压变化和温度漂移方面具有极高的稳定性。
上电顺序
LTC2444 / LTC2445 / LTC2448 / LTC2449自动电源电压进入内部复位状态VCC降至约2.2V以下。 这项特征保证转换结果和转换结果的完整性串行接口模式选择。当VCC电压高于此临界阈值时，转换器创建内部上电复位（POR）信号持续时间约为0.5毫秒。POR信号清除所有内部寄存器。 在1X模式下，在OSR = 256的输入通道IN = CH0，IN– = CH1上执行紧随POR之后的转换。 在POR信号之后，LTC2444 / LTC2445 / LTC2448 / LTC2449开始一个正常的转换周期，并遵循上述的一系列状态。 如果电源电压在POR时间间隔结束之前恢复到工作范围（4.5V至5.5V）内，则在POR之后的第一次转换结果在器件规格范围内是准确的。
参考电压范围
这些转换器接受真正的差分外部基准电压。 REF 和REF–引脚的绝对/共模电压规范涵盖了整个范围从GND到VCC。 为了使转换器正常工作，REF 引脚必须始终比REF–引脚正极。LTC2444 / LTC2445 / LTC2448 / LTC2449可以接受从0.1V到VCC的差分基准电压。 转换器输出噪声取决于前端电路的热噪声，因此，其值以微伏为单位与参考电压几乎恒定。 基准电压的降低不会明显改善转换器的有效的解决方案。 另一方面，降低基准电压将改善转换器的整体INL性能。
输入电压范围
参见图4。CH0至CH15和COM输入引脚从GND – 0.3V到VCC 0.3V的绝对/共模范围，模拟输入真正是差分的。 在这些限制之外，ESD保护器件开始导通，并且由于输入泄漏电流引起的误差迅速增加。在这些限制内，LTC2444 / LTC2445 / LTC2448 /LTC2449转换双极性差分输入信号VIN = IN – IN–（其中IN和IN–是选定的输入通道），从–FS = –0.5bull;VREF到FS = 0.5bull;VREF，其中VREF = REF – REF–。 在此范围之外，转换器会使用不同的输出代码指示超范围或欠范围情况。
MUXOUT / ADCIN
LTC2444 / LTC2448和LTC2445 / LTC2449之间有两个区别。 首先是RMS噪声性能。 对于给定的OSR，LTC2445 / LTC2449的噪声水平比LTC2444 / LTC2448的噪声水平大约低radic;2倍（0.5个有效位）。第二个区别是LTC2445 / LTC2449包含MUXOUT / ADCIN引脚。 这些引脚使外部缓冲器或增益模块可以插入多路复用器的输出与ADC的输入之间。
由于缓冲区是由多路复用器的输出驱动，所有16个输入通道只需要一个电路。 此外，LTC244X系列的透明校准功能会自动消除外部缓冲器的失调误差。为了获得最佳性能，MUXOUT和ADCIN引脚不应一起短路。 在应用中MUXOUT
