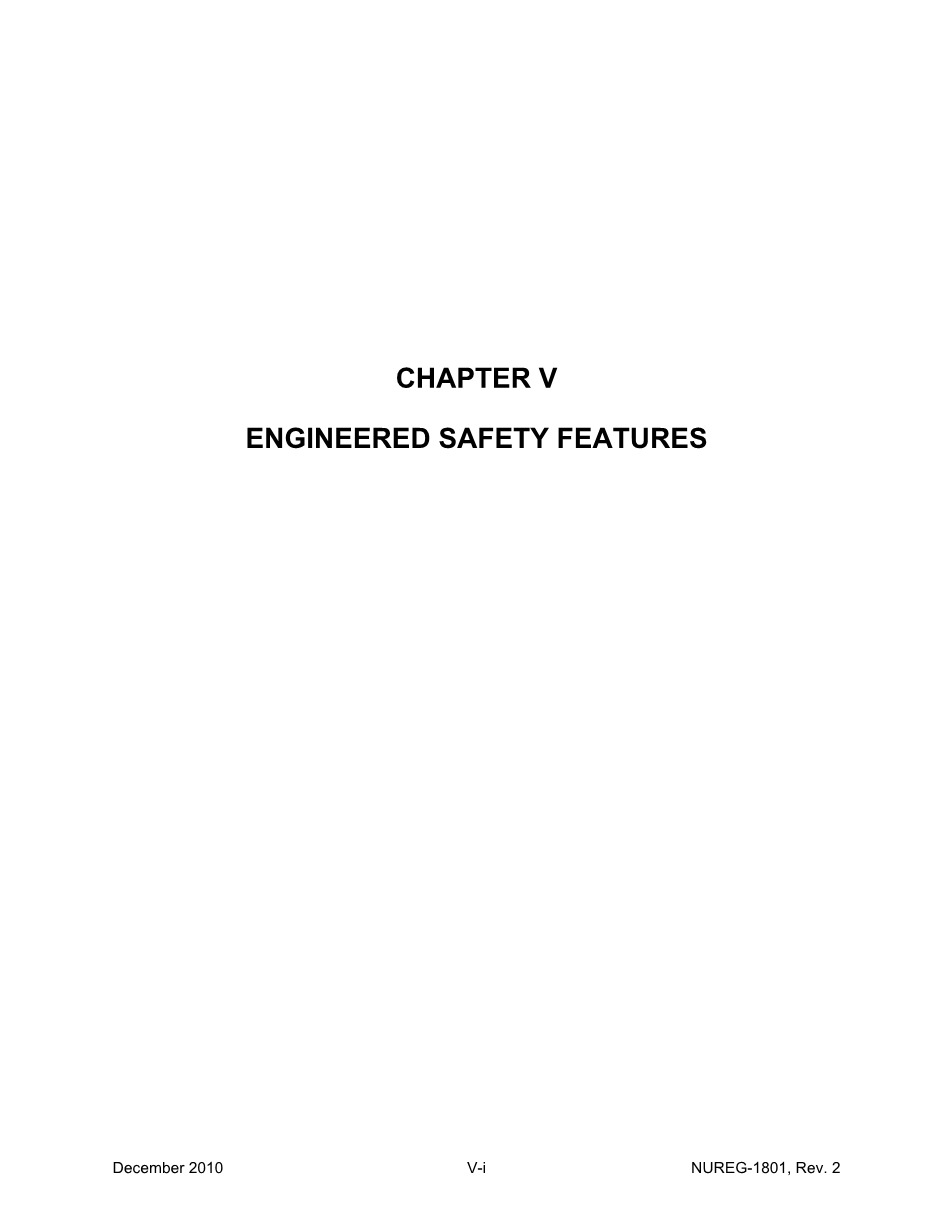

第V章
工程化的安全特性
主要装置章节：
A 安全壳喷淋系统（压水反应堆）
B 备用气体处理系统（沸水反应堆）
C 安全壳隔离部件
D1应急堆芯冷却系统（压水反应堆）
D2 应急堆芯冷却系统（沸水反应堆）
E 部件和其他螺栓连接的外表面
F 常见的其他材料/环境组合
A 安全壳喷淋系统（压水反应堆）
系统、结构和部件
本节介绍了设计为在一个设计基础事件之后降低安全壳氛围的压力、温度和气态放射性（碘）含量的压水反应堆（PWR）安全壳喷淋系统，对于使用化学方法处理含硼水的喷淋系统进行了综述。该系统包含管道和阀门，包含安全壳隔离阀、流量元件、节流机构、喷淋管嘴、喷射器以及安全壳喷淋系统 换热器（对于一些装置）。
基于管理导则1.26，“核电装置的含水、含蒸汽以及含辐射性废物质的质量组别分类和标准”，在安全壳外侧或者内侧的包含喷淋系统的所有部件均受组别B质量标准控制。
泵和阀门的堆内构件通过运动部件或者配置改变来完成其预期的功能，或者基于质量保证寿命或者特定的时间间隔进行更换。依据10 CFR 54.21(a)(1)，因此它们不受老化管理审核的约束。
对于部件和其他螺栓连接的外表面降质的老化管理大纲包含在V.E中。在不期望老化效应降低结构或者部件在延长运行期间实施预期功能的能力的场合中，常见的其他材料/环境组合包含在V.F中。
系统管道包含所有的管道规格，包含测量管道。
系统接口
与安全壳喷淋系统具有接口的系统包括压水反应堆应急堆芯冷却（V.D1）和开式或者闭式循环冷却水系统（VII.C1或者VII.C2）。
|
V 工程化的安全特性 A 安全壳喷淋系统（压水反应堆） |
|||||||
|
项目 |
连接 |
结构和/或者部件 |
材料 |
环境 |
老化效应/机制 |
老化管理大纲（AMP） |
进一步评估 |
|
V.A.E-26 |
V.A-1（E- 26） |
管道、管道和部件（外表面） |
钢 |
空气－室内，未控制的（外部） |
由于均匀腐蚀，造成材料损失。 |
第XI.M 36章，“机械部件的外表面监测” |
不需要 |
|
V.A.EP-42 |
V.A- 2（EP- 42） |
封装构件 |
钢 |
空气－室内，未控制的（内部） |
由于均匀腐蚀、点蚀以及缝隙腐蚀，造成材料损失。 |
第XI.M 38章，“在其他管道和管道部件内表面的检查”。 |
不需要 |
|
V.A.EP-43 |
V.A- 3（EP- 43） |
封装构件 |
钢 |
具有含硼水泄漏的空气（内部） |
由于均匀腐蚀、点蚀、缝隙腐蚀以及硼酸腐蚀，造成材料损失。 |
第XI.M 38章，“在其他管道和管道部件内表面的检查”。 |
不需要 |
|
V.A.E-28 |
V.A-4（E- 28） |
外表面 |
钢 |
具有含硼水泄漏的空气 |
由于硼酸腐蚀，造成材料损失。 |
第XI.M 10章，“硼酸腐蚀” |
不需要 |
|
V.A.EP-94 |
V.A- 5（EP- 13） |
换热器组件 |
铜合金 |
闭式循环冷却水 |
由于点蚀、缝隙腐蚀以及电化学腐蚀，造成材料损失。 |
第XI.M 21 A章，“闭式净化水系统” |
不需要 |
|
V.A.EP-37 |
V.A- 6（EP- 37） |
换热器组件 |
铜合金（锌含量gt;15％或者铝含量gt;8％） |
闭式循环冷却水 |
由于选择性浸出，造成材料损失。 |
第XI.M 33章，“选择性浸出”。 |
不需要 |
|
V.A.EP-93 |
V.A-7（E- 19） |
换热器组件 |
不锈钢 |
闭式循环冷却水 |
由于点蚀以及和缝隙腐蚀，造成材料损失。 |
第XI.M 21 A章，“闭式净化水系统” |
不需要 |
|
V.A.EP-91 |
V.A-8（E- 20） |
换热器组件 |
不锈钢 |
原水 |
由于点蚀、缝隙腐蚀以及微生物影响的腐蚀，造成材料损失；导致腐蚀的污染。 |
第XI.M 20章，“开式冷却水系统”。 |
不需要 |
|
V 工程化的安全特性 A 安全壳喷淋系统（压水反应堆） |
|||||||
|
项目 |
连接 |
结构和/或者部件 |
材料 |
环境 |
老化效应/机制 |
老化管理大纲（AMP） |
进一步评估 |
|
V.A.EP-92 |
V.A-9（E- 17） |
换热器组件 |
钢 |
闭式循环冷却水 |
由于均匀腐蚀、点蚀、缝隙腐蚀以及电化学腐蚀，造成材料损失 |
第XI.M 21 A章，“闭式净化水系统” |
不需要 |
|
V.A.EP-90 |
V.A- 10（E-18） |
换热器组件 |
钢 |
原水 |
由于点蚀、缝隙腐蚀以及微生物影响的腐蚀，造成材料损失；导致腐蚀的污染。 |
第XI.M 20章，“开式冷却水系统”。 |
不需要 |
|
V.A.EP-100 |
V.A- 11（EP- 39） |
换热器管子 |
铜合金 |
闭式循环冷却水 |
由于污垢，造成热交换量减小。 |
第XI.M 21 A章，“闭式净化水系统” |
不需要 |
|
V.A.EP-78 |
V.A- 12（EP- 47） |
换热器管子 |
铜合金 |
润滑油 |
由于污垢，造成热交换量减小。 |
第XI.M 39章，“润滑油分析”，以及 第XI.M 32章，“一次性检查” |
不需要 |
|
V.A.EP-96 |
V.A- 13（EP- 35） |
换热器管子 |
不锈钢 |
闭式循环冷却水 |
由于污垢，造成热交换量减小。 |
第XI.M 21 A章，“闭式净化水系统” |
不需要 |
|
V.A.EP-79 |
V.A- 14（EP- 50） |
换热器管子 |
不锈钢 |
润滑油 |
由于污垢，造成热交换量减小。 |
第XI.M 39章，“润滑油分析”，以及 第XI.M 32章，“一次性检查” |
不需要 |
|
V.A.E-21 |
V.A- 15（E-21） |
换热器管子 |
不锈钢 |
原水 |
由于污垢，造成热交换量减小。 |
第XI.M 20章，“开式冷却水系统”。 |
不需要 |
|
V 工程化的安全特性 A 安全壳喷淋系统（压水反应堆） |
|||||||
|
项目 |
连接 |
结构和/或者部件 |
材料 |
环境 |
老化效应/机制 |
老化管理大纲（AMP） |
进一步评估 |
|
V.A.EP-74 |
V.A- 16（EP- 34） |
换热器管子 |
不锈钢 |
净化水 |
由于污垢，造成热交换量减小。 |
第XI.M 2章，“水化学”，以及第XI.M 32章，“一次性检查” |
不需要 |
|
V.A.EP-75 |
V.A- 17（EP- 40） |
换热器管子 |
钢 |
润滑油 |
由于污垢，造成热交换量减小。 |
第XI.M 39章，“润滑油分析”，以及 第XI.M 32章，“一次性检查” |
不需要 |
|
V.A.E-43 |
V.A- 18（E-43） |
电机冷却器 |
灰铸铁 |
净化水 |
由于选择性浸出，造成材料损失。 |
第XI.M 33章，“选择性浸出”。 |
不需要 |
|
V.A.E-29 |
V.A- 19（E-29） |
管道以及部件（内表面） |
钢 |
空气－室内，未控制的（内部） |
由于均匀腐蚀，造成材料损失。 |
第XI.M 38章，“在其他管道和管道部件内表面的检查”。 |
不需要 |
|
V.A.EP-97 |
V.A- 20（EP- 36） |
管道、管道部件和管道元件 |
铜合金 剩余内容已隐藏，支付完成后下载完整资料
