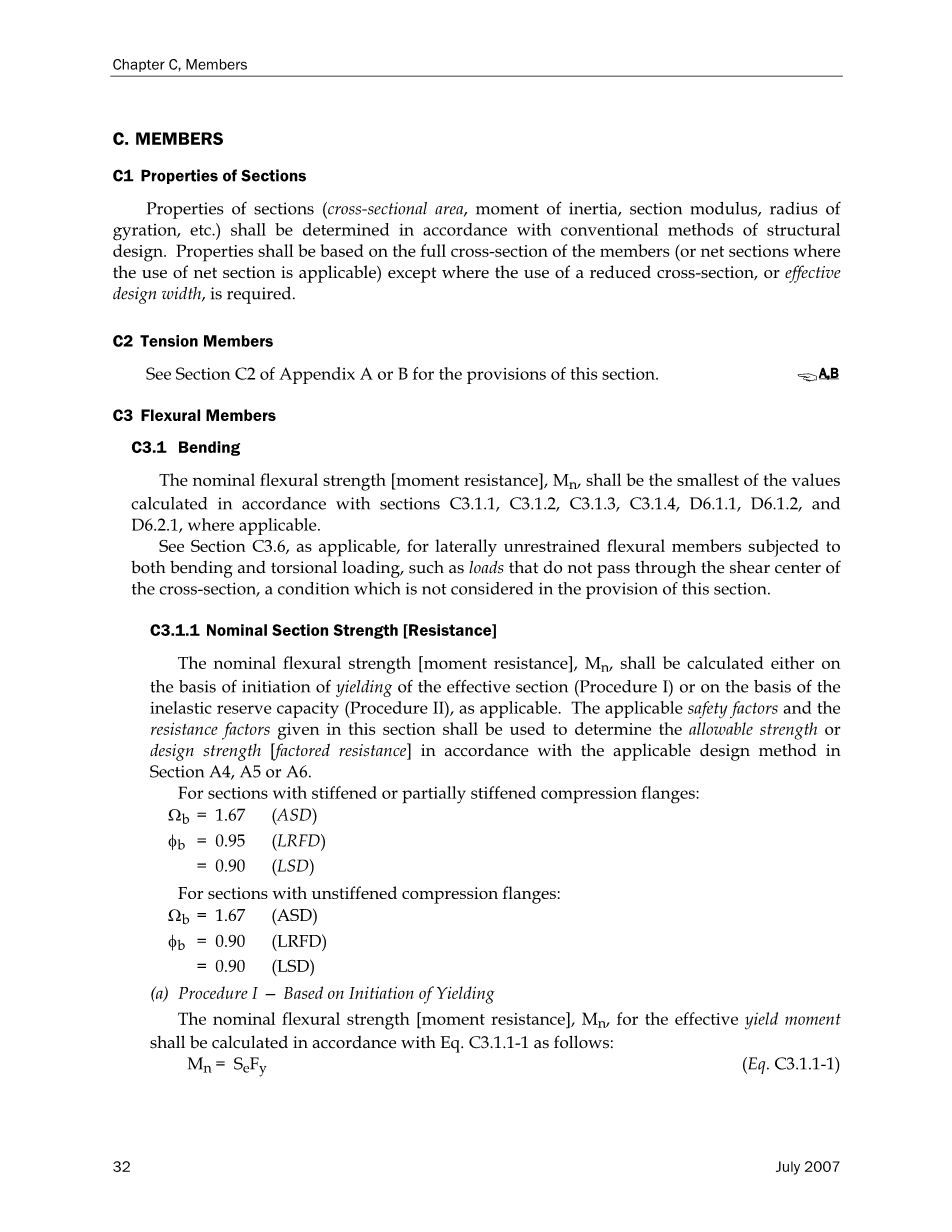

C.构件
C1截面特性
截面特性（截面积、惯性矩、 截面模量、 回转半径等），应当依照传统的结构设计方法来确定。除非要求一定要使用缩减断面或者有效设计宽度，通常这些特性应当是基于构件的全断面或者净截面（当净截面适用时）。
C2受拉构件
参阅附录A或B中C2部分对本小节的规定。
C3受弯构件
C3.1弯曲
适用时，依照C3.1.1、C3.1.2、C3.1.3、C3.1.4、D6.1.1、D6.1.2和D6.2.1小节计算的数值里，标称抗弯强度（构件阻力）Mn应该是最小的。
对于同时受到弯曲和扭转两种载荷作用的无侧向约束受弯构件，例如所受载荷没有通过截面剪力中心的构件，本节的规定中并没有予以考虑，实用时请参阅C3.6小节。
C3.1.1标称截面强度（阻力）
适用时，标称抗弯强度（构件阻力）Mn应该根据有效截面的启动屈服（流程1），或者根据非弹性储备能力（流程2）来进行计算。按照A4、A5或A6小节的适用的设计方法，本节给出的适用安全因素和阻力因素应当用于确定容许强度或者设计强度（考虑阻力）。
对于加筋或者局部加筋的压缩法兰的断面：
Ωb = 1.67 (ASD)
phi;b = 0.95 (LRFD)
= 0.90 (LSD)
对于未加筋的压缩法兰的断面：
Ωb = 1.67 (ASD)
phi;b = 0.90 (LRFD)
= 0.90 (LSD)
（a）流程1——基于启动屈服
有效屈服构件的标称抗弯强度（构件阻力）Mn，应该按照等式C3.1.1-1进行计算：
Mn = SeFy (Eq. C3.1.1-1)

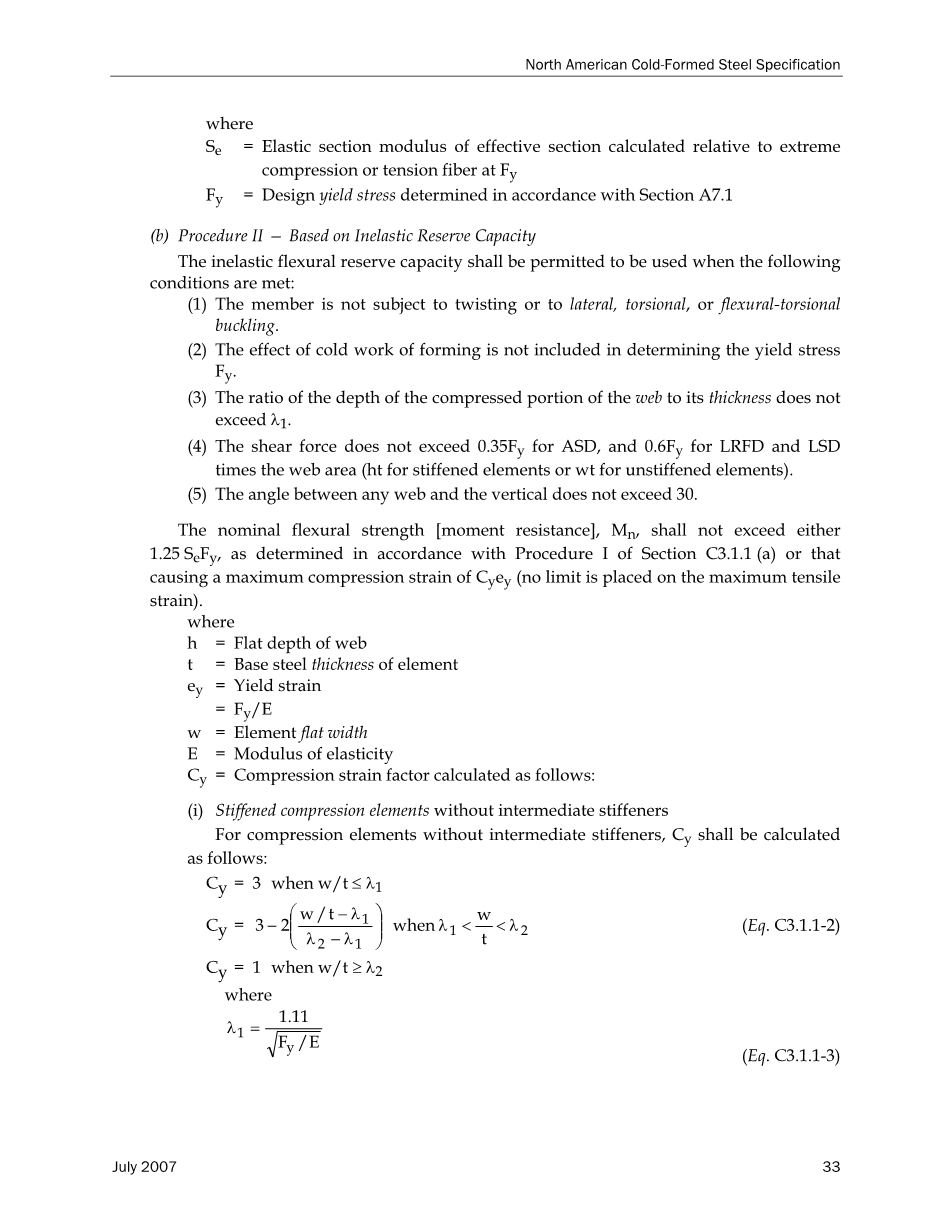

其中，Se = 相对于纤维在 Fy的极度压缩或拉伸时计算的有效截面的弹性截面模量
Fy = 依照A7.1小节确定的设计屈服应力
（b）流程2——基于非弹性储备能力
当遇到以下情况时，非弹性弯曲储备能力应该被允许使用：
（1）该构件不受扭曲或侧向、 扭转或弯扭屈曲。
（2）在确定屈服应力 Fy时冷成形工作效果不包括在内。
（3）web的压缩部分的深度与其厚度的比值不超过lambda;1。
（4）对于ASD，剪力不超过 0.35Fy时；对于LRFD，剪力不超过 0.6Fy时；对于LSD，剪力不超过web面积的数倍时（加筋元素ht或非加筋元素wt）。
（5）任何web和竖直方向的夹角不超过 30时。
标称抗弯强度（构件阻力）Mn，不应超过由C3.1.1小节 (a)中流程1所定义的Mn值的1.25倍，或者造成最大压应变的Cyey（最大拉伸应变没有限制）。其中：
h = 平网深度
t = 元素的基地刚厚度
ey = 屈服应变
= Fy/E
w = 元平板宽度
E = 弹性模量
Cy = 压缩应变因子的计算方法如下：
（i）没有中间加劲肋加劲的压缩元素
对于没有中间加劲肋的压缩元素，Cy计算方法如下：
Cy = 3 当w/t le; lambda;1时
Cy = 3 - 2 当时 (Eq. C3.1.1-2)
Cy = 1 当w/t ge; lambda;2时
其中，
(Eq. C3.1.1-3)
(Eq. C3.1.1-4)
（ii）没有加劲的压缩元素
对于没有加劲的压缩元素，Cy计算方法如下：
（ii-1）应力梯度作用下造成一个纵向边缘压缩、另一个纵向边缘扩张的无加劲压缩元素
Cy = 3.0 当lambda; le; lambda;3
Cy = 3 – 2[(lambda; - lambda;3)/(lambda;4 - lambda;3)] 当lambda;3 lt; lambda; lt; lambda;4 ( Eq. C3.1.1-5)
Cy = 1 当lambda; ge; lambda;4
其中，
lambda;3= 0.43
lambda;4 = 0.673(1 psi;) (Eq. C3.1.1-6)
psi; = 该值在B3.2小节中定义
（ii-2）应力梯度作用下造成两个纵向边缘都压缩的无加劲压缩元素
Cy = 1
（ii-3）均匀压缩作用下的无加劲压缩元素
Cy = 1
（iii）多加筋的压缩元素和带有边缘加劲肋的压缩元素
对于多加筋的压缩元素和带有边缘加劲肋的压缩元素，Cy应该取值如下：
Cy = 1
适用时，应该在计算截面特性时使用有效的设计宽度。计算Mn时应该考虑应力平衡、假设一个理想的弹塑性应力-应变曲线（在拉伸时该思路和压缩情况一样）、假设小变形和假设平面截面弯曲过程中仍然保持平面。组合弯曲和腹板压屈应该根据C3.5小节的规定进行检查。
C3.1.2弯扭屈曲强度（阻力）
本节的规定适用于开放截面构件（C3.1.2.1小节中详细介绍）和封闭箱型构件（C3.1.2.2小节中详细介绍）。
除了额外的声明，下面根据C3.1.2.1小节和C3.1.2.2小节计算的安全因素、阻力因素和标称强度，应按照A4、A5或A6小节的适用设计方法来确定允许弯曲强度和设计弯曲强度（考虑瞬时阻力）。
Ωb = 1.67 (ASD)
phi;b = 0.90 (LRFD)
= 0.90 (LSD)
C3.1.2.1开放截面构件的弯扭屈曲强度（阻力）
本节的规定适用于受弯扭屈曲影响的I型、Z型、C型和其他单轴对称截面的受弯构件（不包括多web平屋顶、U型和封闭箱型构件，以及弯曲形或拱形构件）。本节的规定不适用于横向支撑的压缩法兰除非为侧向稳定的部分。有关法兰与护套相连的C型和Z型檩条请参阅D6.1.1小节。
对于受弯扭屈曲影响的单轴对称、双轴对称和点对称的截面，标称抗弯强度（瞬时阻力）Mn应该按照公式.C3.1.2.1-1计算。
Mn =ScFc (Eq. C3.1.2.1-1)
其中，
Sc =相对于纤维在 Fy的极度压缩时计算的有效截面的弹性截面模量
Fc按照下面方法确定：
对于Fe ge; 2.78Fy
在弯曲时刻，构件段不受到小于等于My的弯扭屈曲弯矩影响。可用的抗弯强度（瞬时阻力）应当按照C3.1.1小节（a）确定。
对于2.78Fy gt; Fe gt; 0.56Fy
Fc = (Eq. C3.1.2.1-2)
对于Fe le; 0.56Fy
Fc = Fe (Eq. C3.1.2.1-3)
其中，
Fy = 按照A7.1小节确定的设计屈服应力
Fe = 按照（a）或（b）计算的弹性弯扭屈曲临界应力
（a）对于单轴对称、双轴对称和点对称的截面
（i）对于对称轴弯曲的
对于单对称轴和双对称轴截面 (Eq. C3.1.2.1-4)
对于点对称的截面 (Eq. C3.1.2.1-5)
其中，
(Eq. C3.1.2.1-6)
其中，
Mmax = 无支撑部分的最大弯矩的绝对值
MA =无支撑部分的四分之一点处弯矩的绝对值
MB =无支撑部分的中心线的弯矩的绝对值
MC =无支撑部分的四分之三点处弯矩的绝对值
Cb应该保守地被作为所有情况的统一。对于悬臂梁或悬的自由端是无支撑的，Cb得视为统一。
r0 =极地回转半径的截面的剪切中心
(Eq. C3.1.2.1-7)
其中，
rx, ry = 关于质的主要轴线截面回转半径
x0 =从剪切中心到沿主 x 轴，采取消极的质心的距离
A=完全未减数截面积
Sf=全未减数断面与极度压缩纤维弹性截面模数
(Eq. C3.1.2.1-8)
其中，
E=钢的弹性模量
Ky=关于 y 轴弯曲的有效长度系数
Ly=关于 y 轴弯曲构件无支撑的长度
(Eq. C3.1.2.1-9)
其中，
G=剪切模量
J=截面的圣维南扭转常数
Cw=截面的扭翘曲常数
Kt=加捻的有效长度系数
Lt=扭转构件无支撑的长度
对于单对称轴截面，x 轴应面向这样剪切中心有一个负的 x 坐标对称轴。
对于点对称截面，例如Z型截面，x 轴应是垂直于web的形心轴。
或者，对于双对称轴I型截面、单对称轴C型截面或者点对称Z型截面，Fe应该用（b）中的等式来计算。
（ii）对于单对称轴截面中垂直于对称轴的质轴弯曲的
(Eq. C3.1.2.1-10)
其中，
Cs= 1 当质心一边的剪切中心被压缩时
=-1 当质心一边的剪切中心被拉伸时
(Eq. C3.1.2.1-11)
其中，
Kx=关于 x 轴弯曲的有效长度系数
Lx =构件绕 x 轴弯曲的无支撑长度
CTF = 0.6 - 0.4 (M1/M2) (Eq. C3.1.2.1-12)
其中，
M1和M2=分别为两端无支撑长度在平面内的弯曲的较小和较大弯矩，M1/ M2，结束的时刻d 比值，当 M1 和 M2 具有相同的符号 （反向曲率弯曲）时为正值，当他们有相反的符号 （单曲弯曲）为负值。 当在无支撑长度内的任何点弯矩大于这个长度的两端时，CTF 须视为统一 。
(Eq. C3.1.2.1-13)
（b）对垂直于web（x轴）的质轴弯曲的I型截面、单轴对称C型截面、或者Z型截面，应该用下列公式代替（a）来计算Fe：
对于双对称轴I型截面和单对称轴C型截面 (Eq. C3.1.2.1-14)
对于点对称Z型截面 (Eq. C3.1.2.1-15)
其中，
d=截面深度
Iyc=关于质轴节的整个部分平行于web，使用全未减数的断面压缩部分的转动惯量
其他变量的定义参阅（a）。
C3.1.2.2封闭箱型构件的弯扭屈曲强度（阻力）
对于封闭箱型构件，标称弯曲强度（阻力）Mn应当按照本节内容确定。
如果侧向支撑点距离小于等于Lu，标称弯曲强度（阻力）应当根据C3.1.1小节确定。Lu应按照如下方式计算：
(Eq. C3.1.2.2-1)
变量的定义请参阅C3.1.2.1小节。
如果侧向支撑点距离大于Lu，如公式Eq. C3.1.2.2-1所示，则标称弯曲强度（阻力）应当根据C3.1.2.1小节确定，其中侧扭屈曲临界应力Fe按照如下方式计算：
(Eq. C3.1.2.2-2)
其中，
J=箱形截面的扭转常数
Iy=关于质轴平行于 web 的全未减数断面惯性矩
其他变量的定义请参阅C3.1.2.1小节。
C3.1.3闭合柱形管状构件的挠曲强度（阻力）
对于外径壁厚比值D/T不超过0.441 E/Fy的闭合柱形管状构件，标称弯曲强度（阻力）Mn应当根据等式Eq.C3.1.3-1来确定。按照A4、A5或A6小节的适用的设计方法，本节给出的适用安全因素和阻力因素应当用于确定容许强度或者设计强度（考虑瞬时阻力）。
Mn = Fc Sf (Eq. C3.1.3-1)
Ωb = 1.67 (ASD)
phi;b = 0.95 (LRFD)
